Маслянки кутові ГОСТ 19853-74, DIN 71412B, DIN 71412C

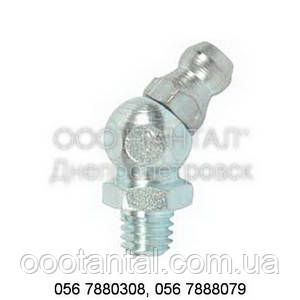

Маслянки кутові (кут розчину заправного отвору щодо осі маслянки 45 або 90 градусів)

Особливості та застосування маслянок

Прес-оливка зі зворотним клапаном для нагнітання густого мастила (за допомогою шприца) призначена для індивідуального подавання пластичного мастильного матеріалу до вузлів тертя машин і механізмів і встановлюється на мастильних отворах.
На головку оливного шприца надівається спеціальний наконечник, за допомогою якого й відбувається нагнітання мастила в прес-оливку, що дуже зручно.

Розрізняють прямі та кутові прес-оливки, також вони розрізняються діаметром вкручуваної частини, що має конічну різь.  Конічна різь на пресо-олійках, як метрична, так і дюймова, застосовується для герметизації нарізного з'єднання, для замикання в установленому вузлі мастильного матеріалу. Герметизація досягається завдяки самоущінню конічної різі під час загвинчування.

Докладніше з призначенням і особливостями застосування прес-оливичок можна ознайомитися в статті: "Маленки та прес-оливки"

Параметри та розміри кутових прес-оливок

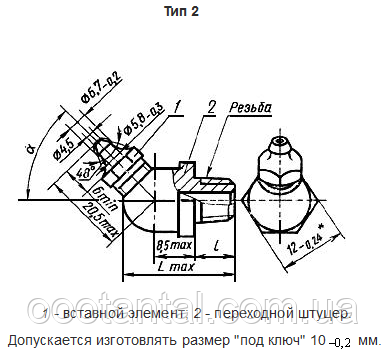

ГОСТ 19853-74 говорить про те, що цей чортик не визначає суворо конструкцію маслянки — тобто, у реальності, залежно від виробника, маслянка може мати інші пропорції або розміри. Маслянка Типу 2 складається з двох частин, які можуть з'єднуватися як за допомогою різі, так і безнарізним способом — запресуванням.

Позначення прес-олівець у технічній документації

Довідаємо приклади позначень прес-малюнок Типу 2 з розшифруванням:

• Маслянка 2.1.45.Ц6.хр ГОСТ 19853-74 ― прес-оливниця Типу 2 (кутова), Номер 1 (з різзю метричної конічної М6х1), з кутом 45⁰ між вставним елементом і штуцером, з покриттям Ц.хр (гальванічне цинкове з ефектом хроматування, товщиною 6 мкм);
• Маслянка 2.2.90.Кд6.хр ГОСТ 19853-74 ― прес-оливниця Типу 2 (кутова), Номер 2 (з різзю метричної М10х1), з кутом 90⁰ між вставним елементом і штуцером, з покриттям Кд.хр (кадмієве з ефектом хроматування, товщиною 6 мікронів);

Європейські аналоги прес-оливок

Європейським аналогом кутових прес-маслянок типу 2 по ГОСТ 19853-74 є прес-оливки, виготовлені відповідно до стандарту DIN 71412 типів В і С.

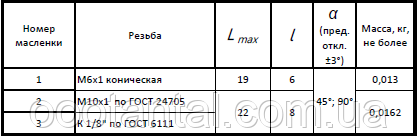

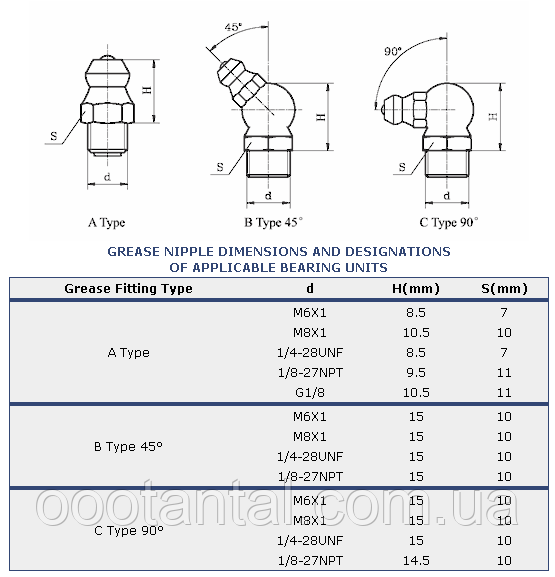

Параметри прес-маслянок по DIN 71412 наведені в таблиці:

ПРИМІТКА: DIN 71412 допускає, що конструкція прес-олійок може відрізнятися від креслень.

Встановлення (монтаж) прес-оливець

Установлення прес-оливок необхідно акуратно, без застосунку надмірних зусиль, позаяк вони не є силовими елементами, а являють собою клапан, призначений для подавання мастила та не розраховані на істотні механічні навантаження.

Під час встановлення треба обов'язково користуватися ріжковим ключем, докладаючи зусиль із загвинчування прес-оливки на спеціальний шестигранний фланець, більший за розміром, ніж  різь оливки, що забезпечує передавання зусилля без ризику зламати оливку. Не рекомендується загвинчувати оливку вручну; особливо це стосується кутових оливок, що складаються з двох елементів. Під час ручного встановлення висока ймовірність перекосу конічної різі отвори та пресо-оливки, подальшого заклинювання, що змушує установника докласти більшого зусилля — і, як результат, маслянка "лоняється" у прямо в руках.

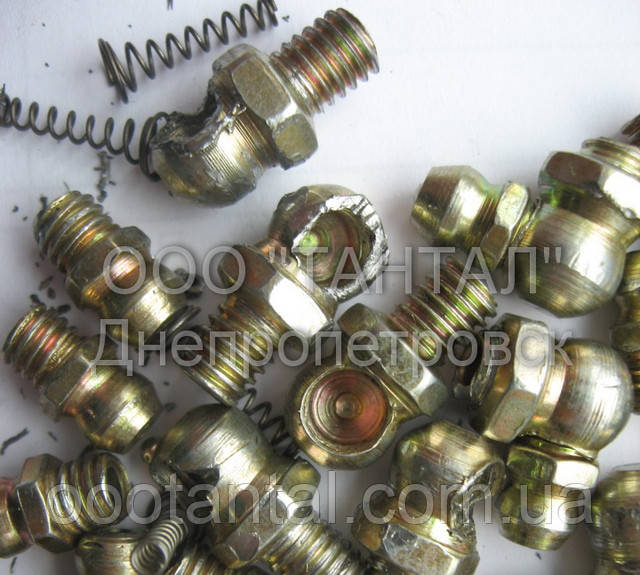

Результати неправильного встановлення прес-олійок можна побачити на фото:

Завантажити ГОСТ 19853-74 на маслянки можна в розділі «Специфікація»
