Шпилька неіржавка ГОСТ 22040-76, ГОСТ 22041-76, DIN 940
Ціну уточнюйте
Мінімальна сума замовлення на сайті — 500 грн
- Під замовлення
Відправка з 03 жовтня 2024
- +380 (98) 672-21-58відділ замовлень Київстар
- +380 (56) 788-80-79відділ замовлень
- +380 (56) 788-03-08відділ замовлень
Приймаємо замовлення на виготовлення шпильок неіржавких із угвинчуваним кінцем L=2,5d від М6 до М48 за ГОСТ 22040-76, 22041-76, DIN 940.
Весь асортимент шпильок представлений у розділі «ШПИЛЬКИ»
ТОВ «ТАНТАЛ» приймає замовлення на виготовлення шпильок неіржавких з угвинчуваним кінцем L = 2,5d за ГОСТом 22039-76, ГОСТ 22040-76 з різних неіржавких сталей під замовлення: ст.20Х13, ст.30Х13, ст.40Х13, ст.12Х18Н9, ст. 12Х18Н10, ст. 12Х18Н9Т, ст. 12Х18Н10Т, ст. А2, ст. А4 та ін.
Розмірний ряд: від М6 до М48
Шпильки з угвинчуваним кінцем L=2,5d (Т.. довжина елемента, що вгвинчується, дорівнює діаметру різі, помноженому на коефіцієнт 2,5) по ГОСТ 22039-76 (класу точності В) і ГОСТ 22040-76 (класу точності А) використовують як центрувальний кріплення для приєднання деталі, що має наскрізні отвори для кріплення, до іншої деталі, що має нарізні отвори (наприклад, приєднання фланця до відповідної частини вентиля, засувки тощо). У нарізні отвори однієї деталі встановлюється вгвинчується частина шпильки, а наскрізні отвори іншої деталі стикуються на вільний гайковий кінець шпильки.
Приклад використання шпильок із угвинчуваним кінцем наведений на малюнку:
Довжина шпильок із увігчувальним кінцем (на малюнку L) вимірюється без урахування вигвинчуваного кінця (на малюнку L1). Розмір угвинчованого кінця L1 відомий і стійкий для всіх довжин шпильок за однакового діаметра різі d.
Шпильки по ГОСТ 22039-76 (ГОСТ 22040-76) виготовляються у двох виробленнях:
- Виготовлення 1 - діаметр гладкої безнарізної частини шпильки дорівнює діаметру різі шпильки
- Виготовлення 2 - діаметр гладкої безнарізної частини шпильки менше діаметра різі (Равен середнього діаметру різі шпильки)
Матеріал шпильок — неіржавкі сталі: ст.20Х13, ст.30Х13, ст.40Х13, ст.12Х18Н9, ст.12Х18Н10, ст.12Х18Н9Т, ст.12Х18Н10Т, ст.А2, ст.А4

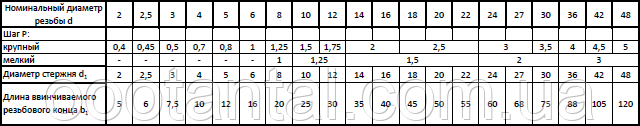

Параметри шпильок із угвинчуваним кінцем L=2,5d по ГОСТ 22039-76 (ГОСТ 22040-76) наведені на креслярстві:
Знайомий "х" відзначені шпильки з довжиною різі гайкового кінця b = l - 0,5d - 2P

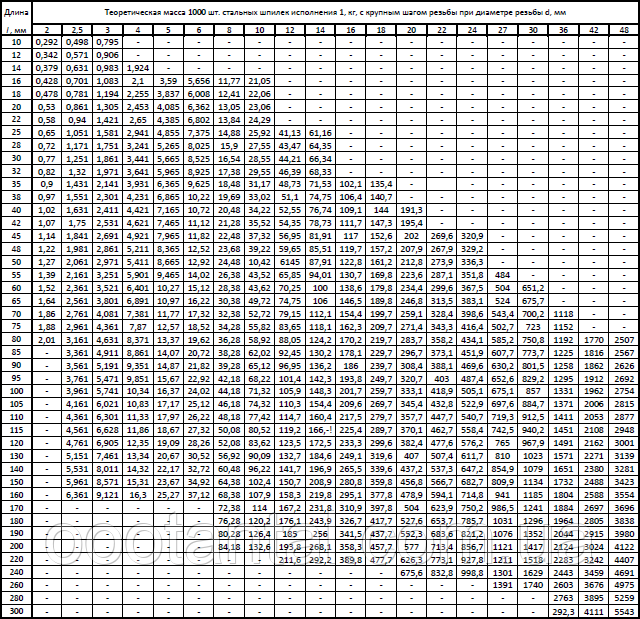

Теоретична маса шпильок Виконання 1 по ГОСТ 22039-76 наведена в таблиці:

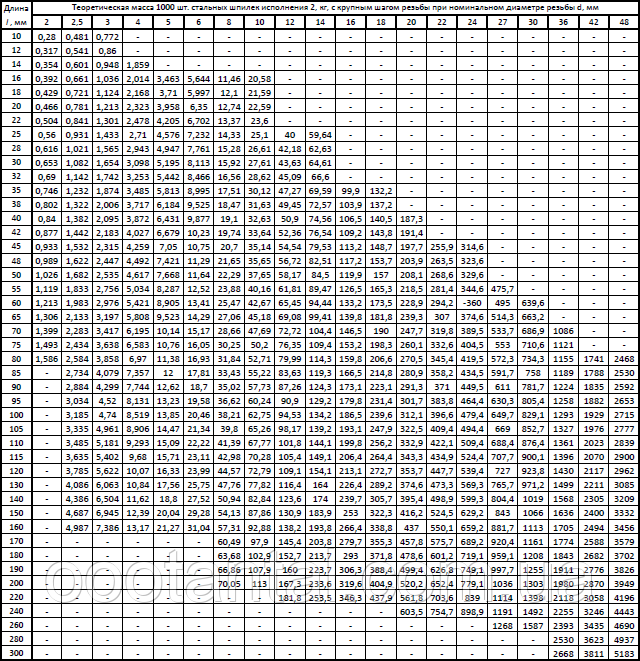

Теоретична маса шпильок Виконання 2 по ГОСТ 22039-76 наведена в таблиці:
Завантажити ГОСТ 22039-76 и ГОСТ 22040-76 можна в розділі «Специфікації»
| Основні | |
|---|---|
| Матеріал шпильки | Нержавіюча сталь |
| Стан | Новий |
- Ціна: Ціну уточнюйте
- Спосіб упаковки: Шпильки неіржавкі за ГОСТ 22040-76 (ГОСТ 22041-76) — тільки під замовлення. Замовлення шпильок можливе тільки в штуках. Ціна на шпильки залежить від марки неіржавкої сталі, виготовлення шпильок і розміру партії замовлення. Розрахунок ціни на необхідну партію неіржавких шпильок за ГОСТ 22040-76 (22041-76) можна замовити в менеджерів телефонами. Також можна надіслати запит, заявку або креслення на e-mail: 11872@ukr.net
