Шайба 150 DIN 5406, ГОСТ 8530-90, ГОСТ 8725-83 стопорна багатолапчаста MB30 МВ30
від 400 ₴/од.
Мінімальна сума замовлення на сайті — 500 грн
- Під замовлення
- Код: 5406-150
Відправка з 25 вересня 2024
- +380 (98) 672-21-58відділ замовлень Київстар
- +380 (56) 788-80-79відділ замовлень
- +380 (56) 788-03-08відділ замовлень

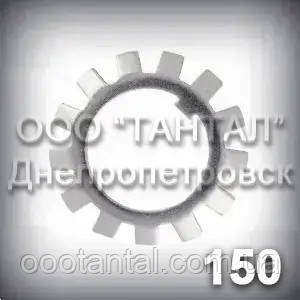

Шайби стопорні багатолапчасті Ø150 DIN 5406
Сфера застосування
Шайби стопорні багатолапчасті, виготовлені відповідно до стандарту ГОСТ 8530-90 (DIN 5406)використовуються для фіксації у фінальному положенні Гайки круглої шліцьової за DIN 981 (ГОСТ 11871-88) під час монтажу підшипників і втулок на валах циліндричних, стяжних і закріплювальних втулках. Фіксація гайки досягається через загинання однієї із зовнішніх лапок стопорної шайби в гайки, що збігається.
Спосіб застосування
У процесі встановлення стопорна багатолапчаста шайба ГОСТ 8530-90 (DIN 5406) затягується між встановлюваною на вал деталлю і круглою шліцьовою гайкою за DIN 981 (ГОСТ 11871-88). Внутрішню лапку, що запобігає провертанню шайби на валу, заводять у паз на валу; а одну із зовнішніх лапок відгинають у паз гайки.
Технічні характеристики
- Матеріал: сталь низьковуглецева 03кп, 05кп, 08кп
- призначена для встановлення на вал 150 мм
Продаж поштучно.
Відсилання по Україні.
| Опис | Характеристика | Значення |
| Номінальний діаметр гайки ГОСТ 8530-90 | М150 | |
| Внутрішній діаметр, мм | d | 150,5 |
| Зовнішній діаметр, мм | D | 205 |
| Ширина лапки, мм | h | 10 |
| Ширина внутрішньої лапки, мм | E | 10 |
| Діаметр у пазу вала, мм | d1 | 145 |
| Товщина шайби, мм | S | 2 |
| Основні | |
|---|---|
| Вид шайби | Багатолапчата |
| Метрична різьба, М | 150 мм |
| Внутрішній діаметр. | 150 мм |
| Зовнішній діаметр | 205 мм |
| Товщина шайби | 2 мм |
| Матеріал шайби | Сталь |
| Стан | Новий |
- Ціна: від 400 ₴/од.
- Спосіб упаковки: Поліетиленовий пакет зі струною.
