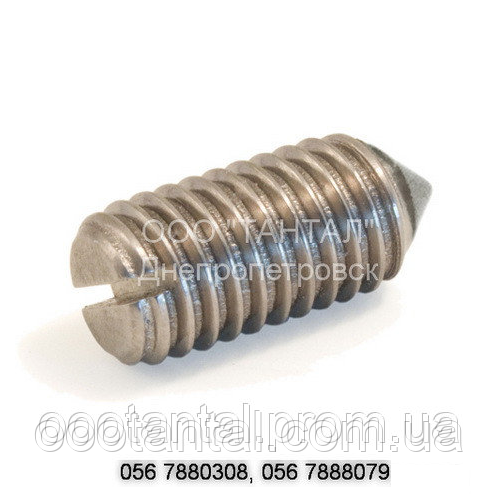

Гвинт установлювальний із конічним кінцем із прямим шліцом ГОСТ 1476-93, ГОСТ Р 50383-92, DIN 553, ISO 7434

Гвинти установлювальні з прямим шліцом під викрутку з конічним кінцем від М3 до М16 за ГОСТ 1476-93, ГОСТ Р 50383-92, DIN 553, ISO 7434. У наявності та під замовлення відсилання по Україні.

Стандарти й особливості гвинтів установлювальних із прямим шліцом із конічним кінцем

Гвинти установлювальні (стопорні) з конічним кінцем використовуються переважно в верстаті.

Гвинти з плоским шліцом і конічним кінцем виготовляються за стандартами:

• ГОСТ 1476-93 – з конічним кінцем і прямим шліцом під викрутку - європейський аналог DIN 553
• ГОСТ Р 50383-92 - з конічним кінцем і прямим шліцом під викрутку — європейський аналог DIN 553

Якщо Вас цікавлять гвинти з конічним кінцем під шестигранний ключ дивіться:

• ГОСТ 8878-93 – з конічним кінцем і шестигранним заглибленням «під ключ» (внутрішній шестигранник) — європейський аналог DIN 914
• ГОСТ Р 50387-92 - з конічним кінцем і шестигранним заглибленням «під ключ» (внутрішній шестигранник) — європейський аналог DIN 914

Міцність гвинтів установлювальних

Гвинти установлювальні поділяються на чотири класу міцності. Ознаймаються зазначенням числа поверхневої твердості за Віккерсом HV, розділеного на 10, і знаком твердості "Н":

14Н, 22Н, 33Н, 45Н

Марки сталі, що використовуються під час виготовлення установкових гвинтів залежно від класу міцності наведені в таблиці:

Найчастіше виробляються з Стали 35 або Стали 45 з подальшою термообробкою для надання поверхневої твердості.
Можуть бути без покриття, оксидовані (чорнирі) або оцинковані.

У наявності на складі ТОВ «ТАНТАЛ» обмежений асортимент гвинтів із прямим шліцом. Розміри, яких немає, постачаються під замовлення.

Мінімальне замовлення — 1 пачка.
Гвинти упаковані поштучно по 10, 20, 25, 50, 100, 200, 500 штук в пакованні залежно від типорозміру.

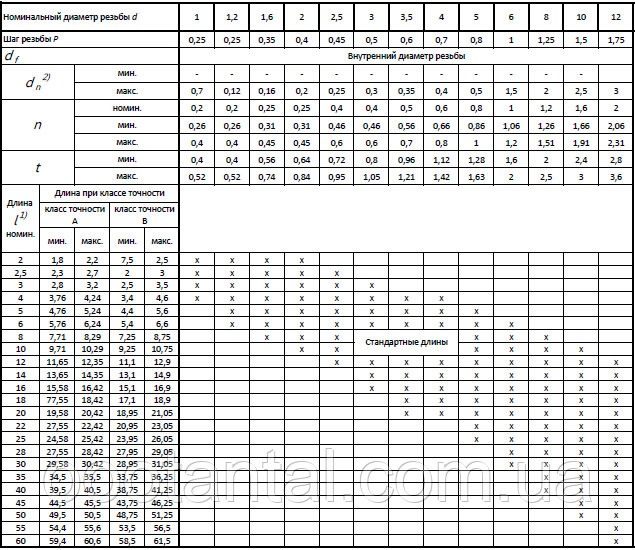

Розміри гвинтів установлювальних із прямим шліцом і конічним кінцем

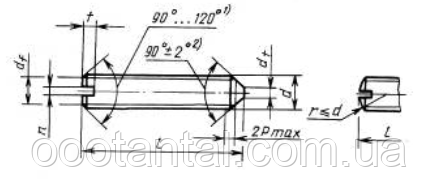

Конструкція гвинтів установлювальних із прямим шліцом і конічним кінцем ГОСТ 1476-93 представлена на креслярстві:

Примітки:

¹⁾ Розміри, поміщені в дужки, застосовувати не рекомендується.

²⁾ Для d ≤ М5 на конічному кінці не потрібна наявність плоского майданчика; кінець може бути злегка округлений.

Європейський аналог гвинтів установлювальних із конічним кінцем

Європейськими аналогами гвинтів установлювальних за ГОСТ 1476-93 є гвинти відповідно до стандартуа DIN 553 (ISO 7434). Параметри гвинтів відповідно до стандарту DIN 553 (ISO 7434) наведені в таблиці:

Завантажити ГОСТ 1476-93 можна в розділі «Специфікації»
