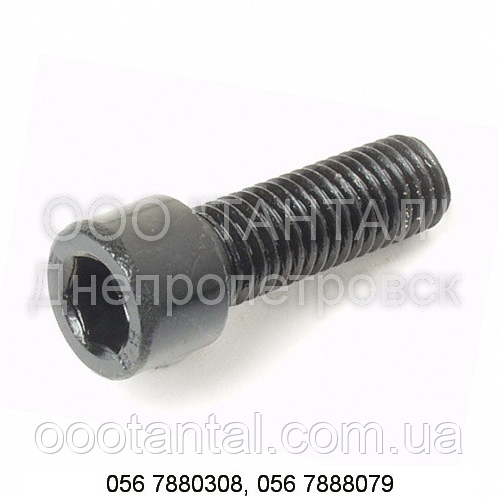

Гвинт із циліндричною головкою і шестигранним заглибленням ГОСТ 11738-84, DIN 912, ISO 4762

Гвинти з циліндричною головкою та шестигранним заглибленням під ключ по ГОСТ 11738-84. DIN 912, ISO 4762. Оксидовані та оцинковані.

ТОВ «ТАНТАЛ» приймає замовлення на виготовлення Вінтів за ГОСТ 11738-84 діаметрів різі:

                                                 М24, М27, М30, М33, М36, М42, М48, М52, М56, М64, М72

Застосування гвинтів під шестигранний ключ

Гвинти з циліндричною головкою та шестигранним заглибленням під ключ по ГОСТ 11738-84 загалом використовуються під час конвеєрного складання як кріпильні елементи в обладнанні, агрегатах, механізмах, для прихованого встановлення гвинтів «подобу». Водночас, зазвичай, циліндрична головка гвинта входить до отвору, не виступаючи над поверхнею механізму, агрегата. Шліц у формі внутрішнього шестигранника під біту/6гранний ключ дає можливість швидко збирати будь-які збіркові одиниці в режимі конвеєра, з використанням пневматичного або електричного інструмента.

Міцність гвинтів під шестигранний ключ

Клас міцності для гвинтів по ГОСТ 11738-84 з вуглецевих сталей позначають двома цифрами через точку. Гвинти по ГОСТ 11738-84 з вуглецевих сталей виробляються такі класи міцності:

                                                                       8.8; 10.9; 12.9.

Перша цифра маркування класу міцності гвинта позначає 0,01 частина номінального тимчасового опору — це межа міцності на розтягнення — вимірюється в МП (мегапаскалях) або Н/мм2 (тютонах на міліметр квадратний). Також перша цифра маркування класу міцності гвинта позначає ≈0,1 частина номінального тимчасового опору, якщо Ви вимірюєте межу міцності на розтяг у кгс/мм2 (кілограм-силах на міліметр квадратний).

Приклад: Гвинт класу міцності 8.8: Визначаємо межу міцності на розтягнення

                                                  8/0,01 = 800 МПа (або 800 Н/мм2); або ≈80 кгс/мм2)

Друга цифра позначає 0,1 частина співвідношення межі плинності (напруги, за якого вже починається пластична деформація) до номінального тимчасового опору (передаваність міцності на розтягнення) — у такий спосіб для гвинта класу міцності 10.9 друге число означає, що у гвинта, що належить до цього класу, мінімальна межа плинності буде дорівнює 90% від значення межі міцності на розтягнення, тобто буде дорівнює: (10/0,01) × (9 × 0,1) = 1000 × 0,9 = 900 МПа (або Н/мм2; або ≈90 кгс/мм2)

Приклад: Гвинт класу міцності 8.8: Определяем предел текучести

                                                  800х0,8 = 640 МПа (або 640 Н/мм2); або ≈64 кгс/мм2)

Значення межі плинності — це максимально допустиме робоче навантаження гвинта, у разі перевищення якої відбувається невідновлювана деформація. Під час розрахунків навантаження використовують 1/2 або 1/3 від межі плинності, з двократним або триразовим запасом міцності відповідно.

Захисні покриття гвинтів під шестигранний ключ

Гвинти по ГОСТ 11738-84 можуть мати покриття:

Параметри гвинтів під шестигранний ключ

Параметри Вінтів із циліндричною головкою та шестигранним заглибленням під ключ ГОСТ 11738-84 наведені в таблиці:

Маса гвинтів під шестигранний ключ

Маса Вінтів по ГОСТ 11738-84 наведена в такій таблиці:

Європейський аналог гвинтів під шестигранний ключ

Європейським аналогом Вінтів по ГОСТ 11738-84 є гвинти з циліндричною головкою із шестигранним заглибленням під ключ за стандартом DIN 912. Міжнародним аналогом є гвинти за стандартом ISO 4762.

Параметри гвинтів із внутрішнім шестигранником по DIN 912 наведені в таблиці:

Завантажити ГОСТ 11738-84 можна в розділі «Специфікація»
