Палець — вісь сталева DIN 1444, ISO 2341, ГОСТ 9650-80

В НАЛИЧІ ОГРАЩЕННИЙ АССОРТИМЕНТ ПАЛЬЦЕВ

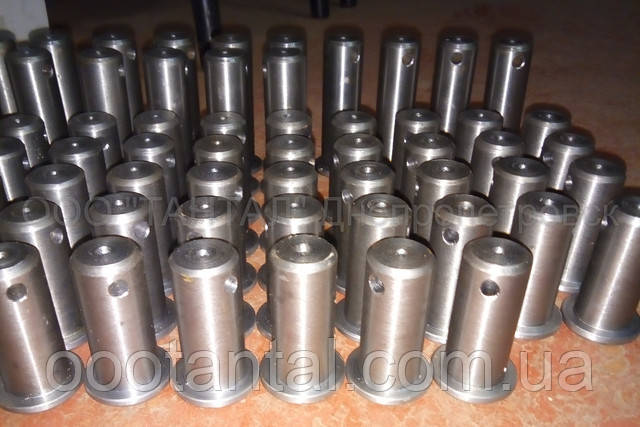

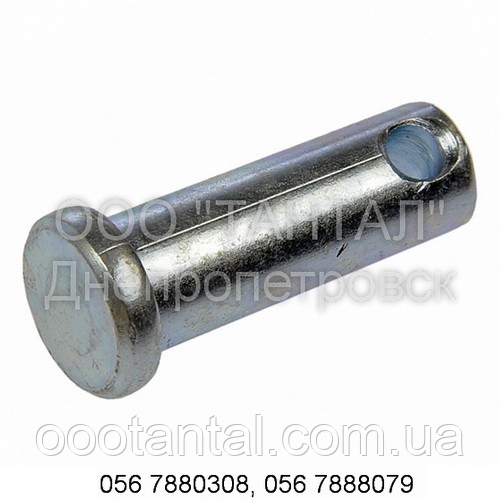

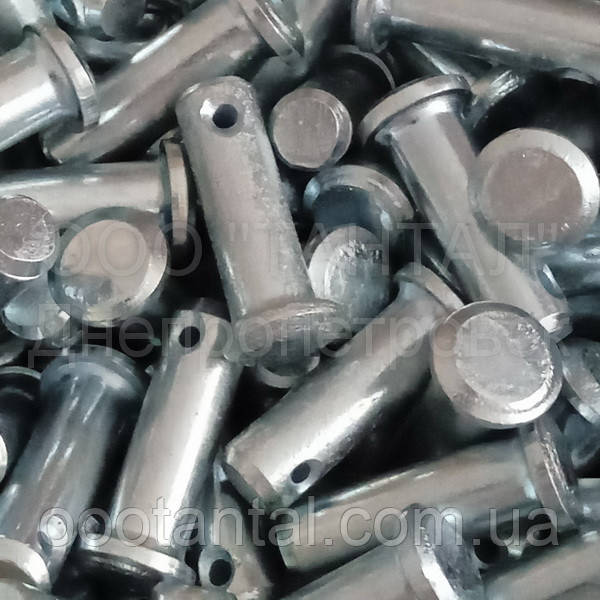

ТОВ «ТАНТАЛ» приймає замовлення на виготовлення і постачає під замовлення пальці (осьи з циліндричною головкою) через DIN 1444 типи А і В, за ГОСТ 9650-80 типів 5, 6, 7, 8.

Матеріал — вуглецеві сталі: ст.3, ст.5, ст.10, ст.20, ст.35, ст.45, ст 40Х.

Пальці по DIN 1444 (оси типів 5 і 6 по ГОСТ 9650-80) призначені для застосування в шарнірних з'єднаннях механізмів загального призначення.

Пальці сталеві за DIN 1444 виготовляють два типи:

• Тип А - гладкі без отвору
• Тип В - з отвором під шлінт

Для фіксації пальців можуть використовуватися Шплінти розвідні за ГОСТ 397-79,  Шплінти голчасті за DIN 11024, кільця дротяні, а також Шайби плоскі для пальців по ГОСТ 9649-78.

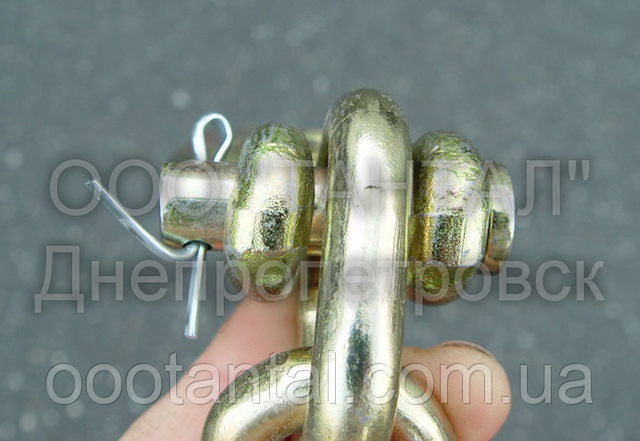

Приклад використання Пальца DIN 1444 B, зафіксованого розвідним шлінтом по ГОСТ 397-79, як запірний елемент такелажного кріплення в конструкції ланцюгового вантажного стропа наведений на фото:

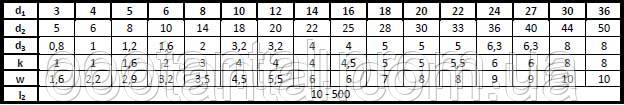

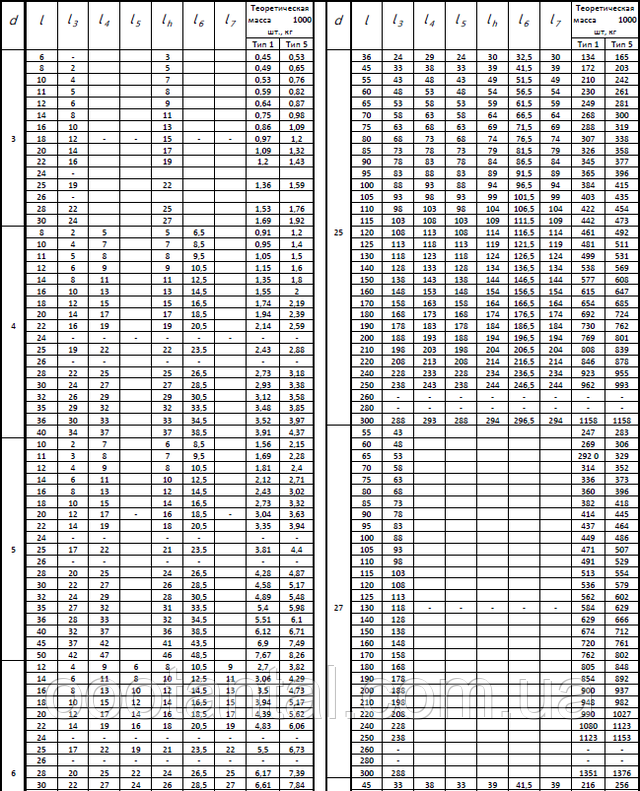

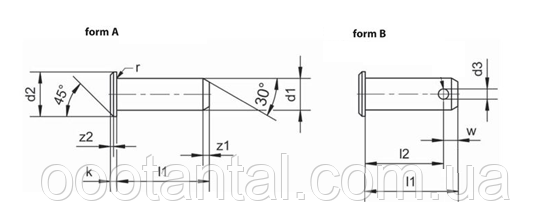

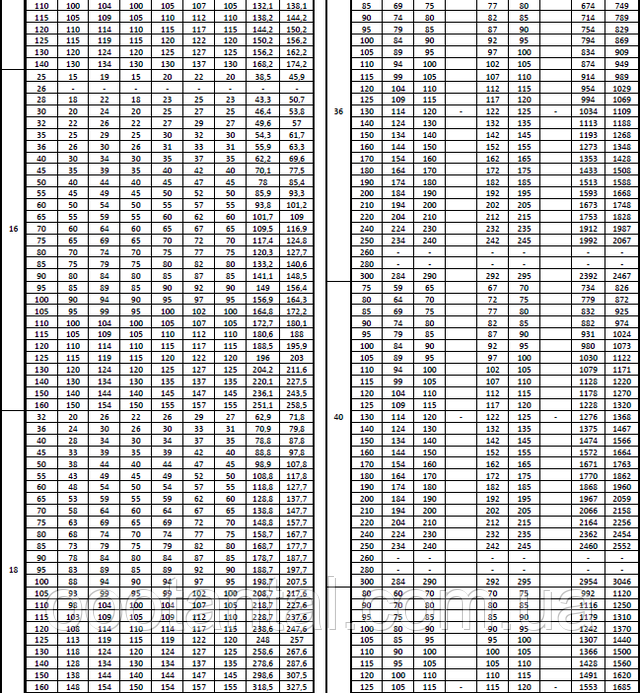

Параметри пальців сталевих із циліндричною головкою по DIN 1444 типів А и В наведені на креслення і в таблиці:

Аналогом пальців по DIN 1444 типів А і В є Осі типів 5 і 6 по ГОСТ 9650-80.

Основними типами осей у стандарті ГОСТ 9650-80 є:

• Тип 1 - циліндрична вісь без головки
• Тип 5 - циліндрична вісь із циліндричною головкою — палець

На базі основних типів виробляються додаткові типи осей:

• Тип 2 - циліндрична вісь із двома отворами під шплінт розвідний ГОСТ 397-79 (Найвідповідніший тип) або під шплінт голчастий DIN 11024
• Тип 3 - циліндрична вісь із двома проточками під замкову шайбу упорну швидкознімну ГОСТ 11648-75
• Тип 4 - циліндрична вісь із двома проточками під запірне кільце стопорне ексцентричне ГОСТ 13942-86 або під кільце стопорне конічне ГОСТ 13940-86
• Тип 6 - палець з отвором під шплінт розвідний ГОСТ 397-79 (Найвідповідніший тип) або під шплінт голчастий DIN 11024
• Тип 7 - палець із проточкою під замкову шайбу упорну швидкознімну ГОСТ 11648-75
• Тип 8 - палець із проточкою під запірний кільце стопорне ексцентричне ГОСТ 13942-86 або під кільце стопорне конічне ГОСТ 13940-86

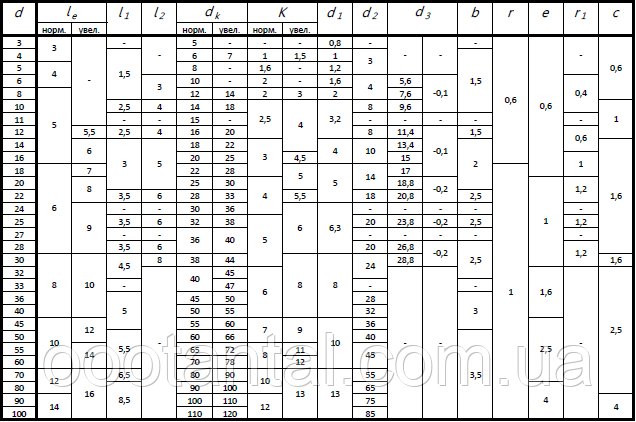

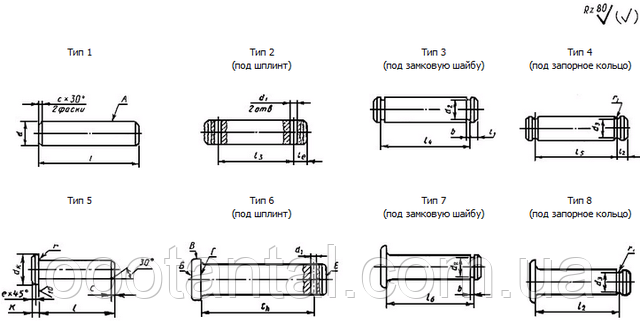

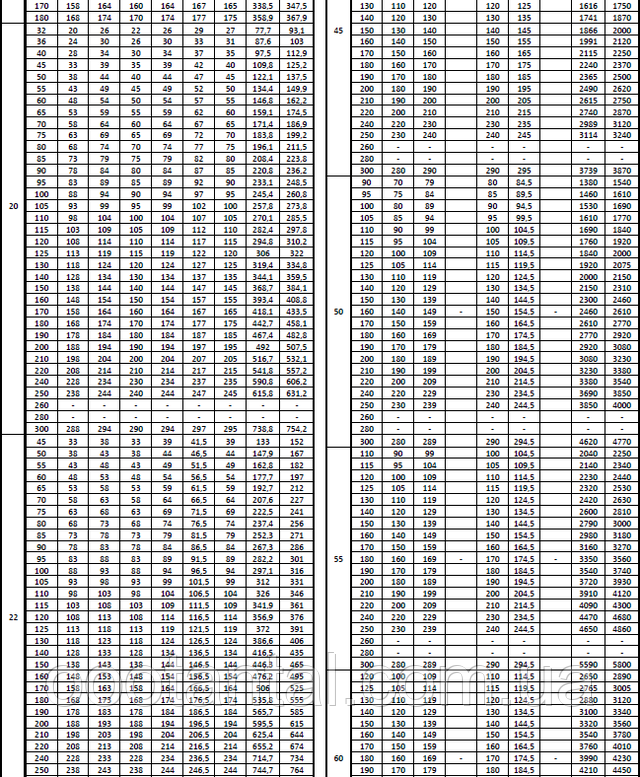

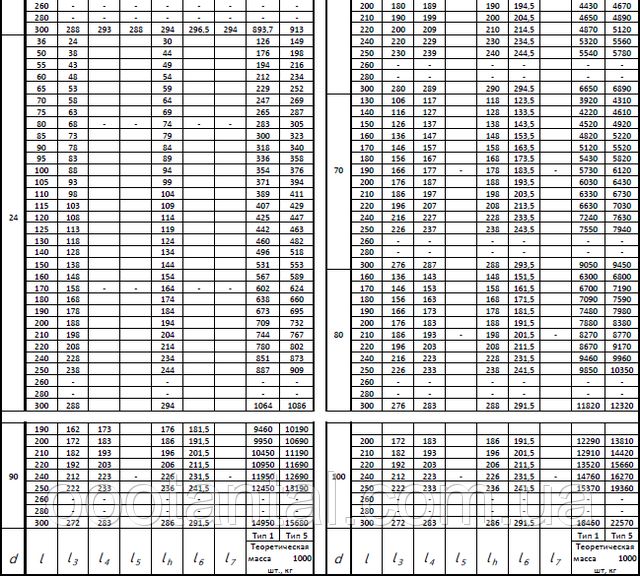

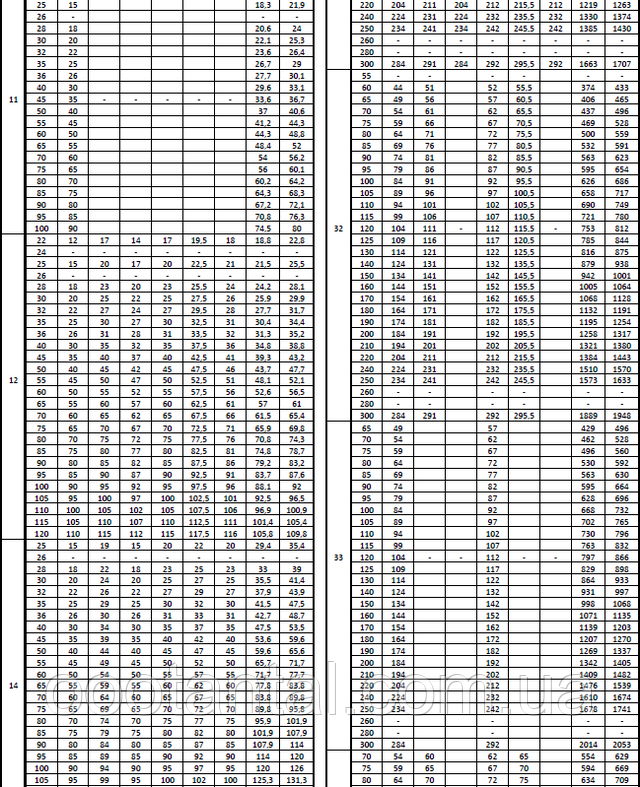

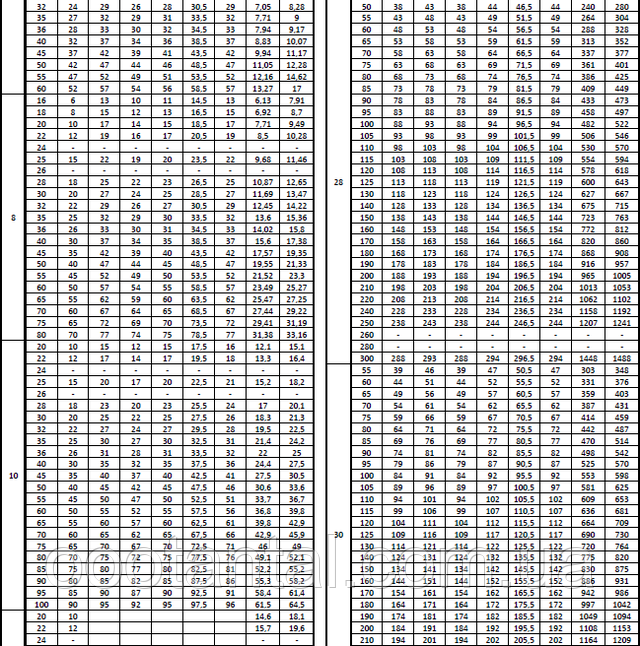

Конструкція й параметри осей по ГОСТ 9650-80 наведені на креслення і в таблиці:

• Допускається виготовлення осей зі збільшеним діаметром отвору під шплінт d₁, рівним діаметру отвору наступного більшого розміру або зі зменшеним діаметром під шплінт d₁, рівним діаметру отвору попереднього меншого розміру.
• Допускаються за узгодженням між виробником і споживачем інші значення розмірів з, r и e, а також виготовлення осей із канавкою для виходу шліфувального кола за ГОСТ 8820-69.

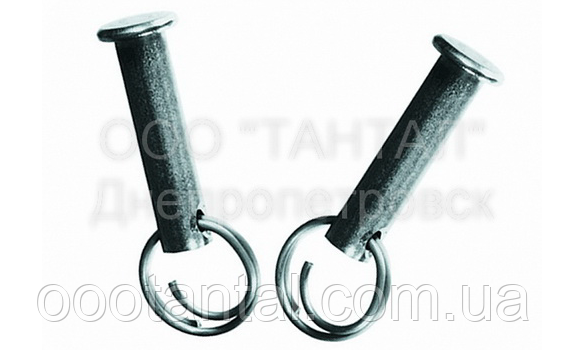

Приклад фіксації Пальца дротовим кільцем наведений на фото:

Документ ГОСТ 9650-80 можна завантажити в розділі «Специфікація».
