Производство крепежа под шплинтовку
Один из видов стопорения резьбовых соединений - шплинтовка (используется шплинт разводной по ГОСТ 397-79). Предприятие-Заказчик применяет данный крепёж в ответственных соединениях, где самопроизвольное отвинчивание гайки недопустимо и может привести к аварийной ситуации.
Для этого соединения изготовлены болты с отверстиями под шплинт Исполнения 2 согласно ГОСТ 7798-70 и гайки прорезные Исполнения 1 согласно ГОСТ 5918-70. Фиксация резьбового соединения в финальном положении происходит с помощью шплинта разводного 3,2х32 по ГОСТ 397-79. Шплинт вставляют в отверстие болта, пропуская в совпадающую с отверстием прорезь гайки, концы шплинта загибают (разводят) в разные стороны вокруг граней гайки.
Материал болтов и гаек - Сталь 20.
Класс прочности болтов: 5.8
Класс прочности гаек: 5

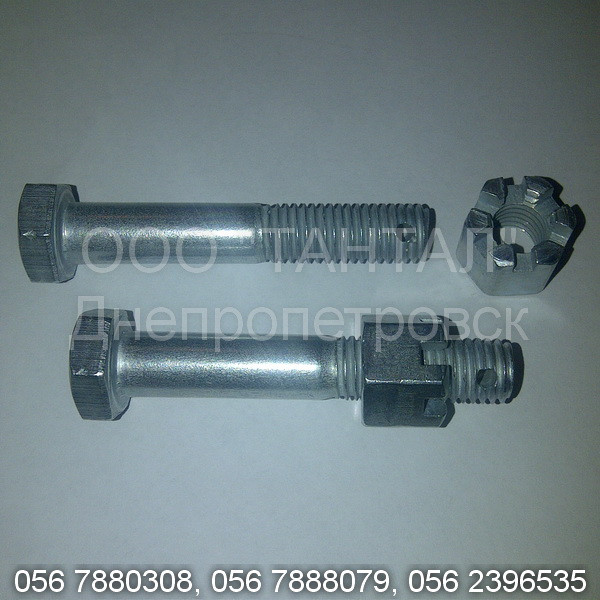

- Крепёж стопорный под шплинтовку в сборе

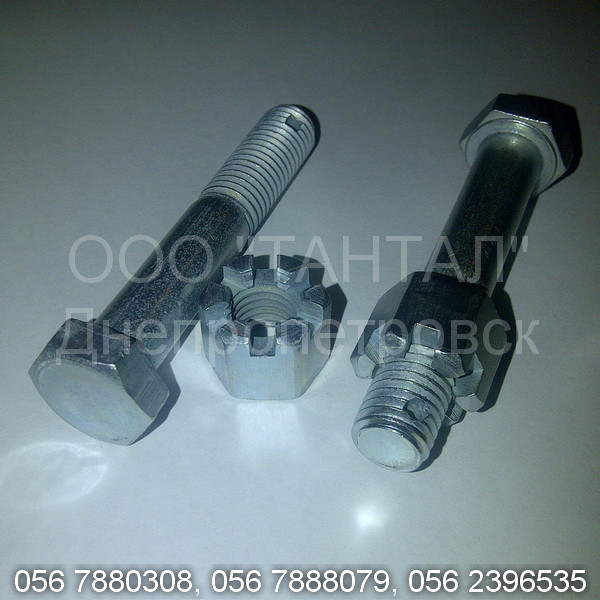

- Крепёж стопорный под шплинтовку в сборе

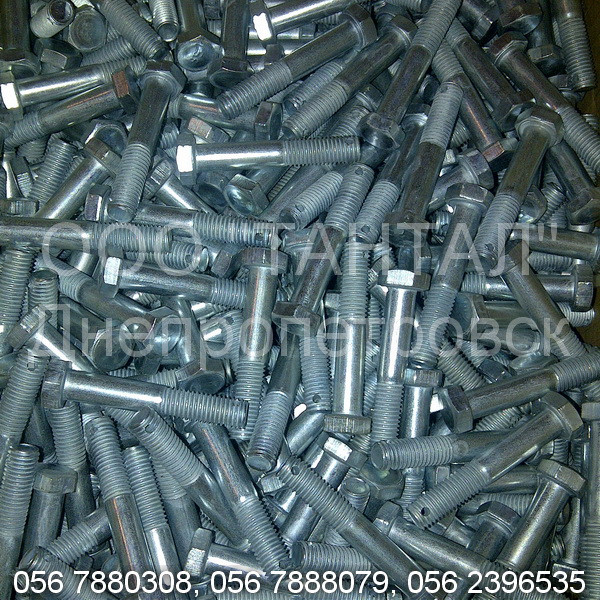

- Болт контровочный с шестигранной головкой М12х70 с отверстием под шплинт ГОСТ 7798-70 Исполнение 2 производство ТАНТАЛ сталь 20

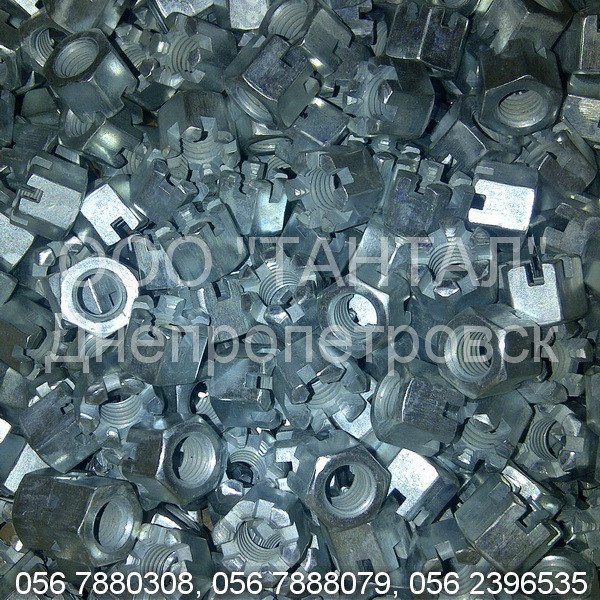

- Гайка прорезная М12 оцинкованная ГОСТ 5918-70 Исполнение 1 производство ТАНТАЛ сталь 20

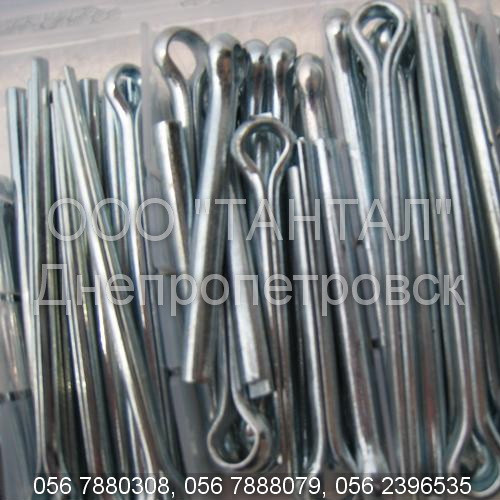

- Шплинт разводной 3,2х32 оцинкованный ГОСТ 397-79 сталь 03кп
