Умовне позначення кріплення — болтів, гайок, гвинтів, шпильок, шайб

Умовне позначення кріплення — болтів, гайок, гвинтів, шпильок, шайб

Як розібратися в позначенні кріплення

На початку ХХ століття в СРСР була взята система умовних позначень кріплення, більшою частиною перенята з Європи, але згодом радянські інженери розробили власну особливу систему умовних позначень кріплення. Під час позначення кріплення (болтів, гайок, гвинтів, шпильок, шайб) на кресленнях, у специфікаціях і в технічній документації, щоб уникнути різносмислення, мають завжди використовуватися повні умовні позначення, однакової форми для всіх випадків. Але, у зв'язку з халатністю, льону, поспіху, а також технічною неграмотністю багатьох інженерно-технічних працівників, з'явилися та знайшли широке застосування різні типи умовних позначень:

  • повні позначення: Болт В3М12х1,25-6gх50.58.С.019 ГОСТ..., Гайка 2М6LH-6Н.8.016 ОСТ... , Шайба А30.01.08кп.019 ГОСТ ... тощо.
  • скорочені позначення ― утворені від повних через скорочення несуттєвих для цього застосування кріплення параметрів: Винт М8-8gх60.029 ГОСТ ..., Гайка М16-6Н.032 ГОСТ ..., Шайба 10.019 ОСТ ... тощо.
  • спрощені позначення ― вказуються тільки головні параметри та вимоги: Шайба 14, Гайка М16 ГОСТ..., Болт 12х25ц ГОСТ..., ГОД 6х45 хім.окс. ГОСТ ...

Вказівки ГОСТ, ОСТ або ТУ в позначенні кріплення є обов'язковим, оскільки номер стандарту визначає конструкцію й геометричну форму кріплення, точність виготовлення, а в деяких випадках також і марку сталі, міцність кріплення й інші параметри. Всі типи позначень утворені від повного позначення, правильність написання якого диктують стандарти: для кріплення з різзю до 48 мм ГОСТ 1759.0-87, для кріплення з різзю понад 48 мм — ГОСТ 18126-94. Хтось запалить, що "прикрашені" і "попрощені" позначення абсолютно обґрунтовано існують і використовуються саме тому, що невказані в них параметри неважливі та не потрібні в цьому конкретному випадку. Можна лише зазначити, що на цей рахунок немає жодних затверджених нормативних документів.

Повне умовне позначення

Повне позначення болтів, гвинтів, шпильок і гайок нормується стандартом ГОСТ 1759.0-87 "Болти, гвинти, шпильки та гайки. Технічні умови "

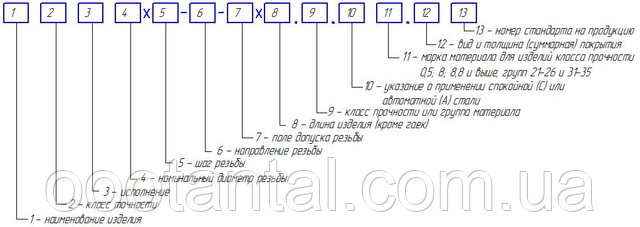

На пострадянському просторі відповідно до ГОСТ 1759.0-87 и ГОСТ 18126-94 взята така схема умовного позначення для болтів, гвинтів і шпильок і гайок із вуглецевих сталей і кольорових сплавів:

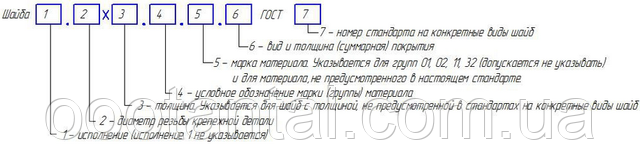

Для шайб використовується трохи інша схема умовного позначення згідно ГОСТ 18123-82 "Шайби. Загальні технічні умови":

Наведені схеми мають загальний вигляд, з усіма можливими елементами. Залежно від типу кріплення позначення може містити більшу або меншу кількість елементів. Також необхідно зазначити, що деякі різновиди болтів, шпильок, гайок і шайб мають свої специфічні умовні позначення, що нормуються конкретним стандартом (наприклад: болти фундаментальні ГОСТ 24379.1-80, шпильки для фланцевих з'єднань ГОСТ 9066-75 и др.)

Приклади позначення різного кріплення

Розглянемо позначення різного кріплення на прикладах із розшифруванням:

  • Болт 3М12х1,25LH-6gx50.58.C.019 ГОСТ 7798-70

в цьому прикладі позначення болта використані такі елементи:

Болт ― назва кріпильної деталі;

В ― клас точності болта (усього прийняті три класи точності: А, В и З; найточніший — клас А); у цьому прикладі клас точності В не вказується, позаяк він продиктований далі стандартом ГОСТ 7798-70 ― за цим стандартом болти не можуть бути іншого класу точності, крім В;

3 ― виконання болта (залежно від стандарту може бути від 1-го до 4-х виконання; якщо виконання не зазначено в позначенні болта — це означає, що застосовується виконання 1 ― цифра "1" не вказується);

М ― тип різі (залежно від стандарту може бути різь: М — метрична; К ― конічна; Тр ― трапецеїдальна);

12 ― номінальний діаметр різі болта в міліметрах, мм;

1,25 ― крок різі болта (якщо крок різі великий (основний), то він не вказується; вказується тільки дрібний і особливо дрібний крок різі в міліметрах, мм — у цьому прикладі крок різі 1,25 мм є дрібним для різі М12, т.к. великий основний крок для різі М12 це 1,75 мм);

LH ― позначення напрямку нарізування різі — ліва різь (якщо різь має правий напрямок нарізання (основне), то напрямок нарізування не вказується);

6gполе допуску різі ― визначає клас точності виготовлення різі (буває точний, середній, грубий клас — позначається цифрами від 4 до 8 з латинськими літерами; точний клас — 4, грубий клас — 8);

50 ― довжина болта в міліметрах, мм;

58 ― клас міцності болта (точку між цифрами в позначенні не ставлять); затверджений міцностійкий ряд для болтів із вуглецевих сталей містить 11 класів міцності: позначаються 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

З — зазначення про застосування спокійного (З) або автоматний (А) сталі — для болтів класу міцності до 6.8; для болтів класів міцності 8.8 і вище, а також для болтів із легованих і спеціальних сталей і сплавів, у цьому місці вказується марка сталі або сплаву, що застосовується;

01 — цифрове позначення різновиду покриття; використовуються позначення номерів покриттів від 01 до 13;

9 ― товщина покриття в мікронах, мкм;

ГОСТ 7798-70 ― тип і номер стандарту на конструкцію й геометричні параметри болта.



  • Гвинт ВМ16-6gx45.45Н.40Х.05 ГОСТ 1482-84

в цьому прикладі позначення гвинта установного використані такі елементи:

Винт ― назва кріпильної деталі;

В — клас точності гвинта (усього прийняті три класи точності: А, В и З; найточніший — клас А);

1 ― виготовлення гвинта (залежно від стандарту може бути від 1-го до 4-х виконання; якщо виконання не вказано в позначенні гвинта — це означає, що застосовується виконання 1 ― цифра "1" не вказується);

М ― тип різі (залежно від стандарту може бути різь: М — метрична; К ― конічна; Тр ― трапецеїдальна);

16 ― номінальний діаметр різі гвинта в міліметрах, мм;

2 ― крок різі гвинта (якщо крок різі великий (основний), як у цьому прикладі, — то він не вказується; вказується тільки дрібний і особливо дрібний крок різі в міліметрах, мм;

6gполе допуску різі ― визначає клас точності виготовлення різі (буває точний, середній, грубий клас — позначається цифрами від 4 до 8 з латинськими літерами; точний клас — 4, грубий клас — 8);

45 ― довжина гвинта в міліметрах, мм;

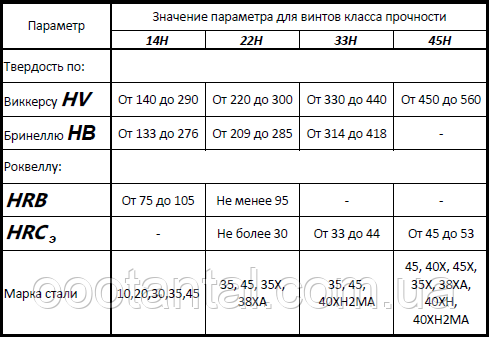

45Н — клас міцності гвинта установного (утверджений міцностійкий ряд для гвинтів установних містить 4 класу міцності: позначаються 14Н; 22Н; 33Н; 45Н);

40Х — зазначення марки сталі гвинта;

05 — цифрове позначення різновиду покриття; використовуються позначення номерів покриттів від 01 до 13;

ГОСТ 1482-84 — тип і номер стандарту на конструкцію й геометричні параметри гвинта.



  • Гайка 2М10х1LH-6Н.32.079 ГОСТ 5927-70

в цьому прикладі позначення гайки використані такі елементи:

Гайка ― назва кріпильної деталі;

А — клас точності гайки (усього прийняті три класи точності: А, В и З; найточніший — клас А); у цьому прикладі клас точності А не вказується, позаяк він продиктований далі стандартом ГОСТ 5927-70 ― за цим стандартом гайки не можуть бути іншого класу точності, крім А;

2 ― виготовлення гайки (залежно від стандарту може бути від 1-го до 3-х виконання; якщо виконання не зазначено в позначенні гайки — це означає, що застосовується виконання 1 ― цифра "1" не вказується);

М ― тип різі (залежно від стандарту може бути різь: М — метрична; К ― конічна; Тр ― трапецеїдальна);

10 ― номінальний діаметр різі гайки в міліметрах, мм;

1 — крок різі гайки (якщо крок різі великий (основний), то він не вказується; вказується тільки дрібний і особливо дрібний крок різі в міліметрах, мм — у цьому прикладі крок різі 1 мм є особливо дрібним для різі М10, т.к. великий основний крок для різі М10 це 1,5 мм);

LH ― позначення напрямку нарізування різі — ліва різь (якщо різь має правий напрямок нарізання (основне), то напрямок нарізування не вказується);

поле допуску різі ― визначає клас точності виготовлення різі (буває точний, середній, грубий клас — позначається цифрами від 4 до 8 з латинськими літерами; точний клас — 4, грубий клас — 8);

32 — зазначення групи матеріалу гайки — у цьому разі латунь Л63 — група 32;

07 — цифрове позначення різновиду покриття; використовуються позначення номерів покриттів від 01 до 13;

9 ― товщина покриття в мікронах, мкм;

ГОСТ 5927-70 ― тип і номер стандарту на конструкцію й геометричні параметри гайки.



  • Шпилька 2М24х1,5LH-6gx220.109.45.029 ГОСТ 22032-76

в цьому прикладі позначення шпильки використані такі елементи:

Шпилька ― назва кріпильної деталі;

В ― клас точності шпильки (всього прийняті три класи точності: А, В и З; найточніший — клас А); у цьому прикладі клас точності В не вказується, позаяк він продиктований далі стандартом ГОСТ 22032-76 ― за цим стандартом шпильки не можуть бути іншого класу точності, крім В;

2 ― виготовлення шпильки (залежно від стандарту може бути від 1-го до 6-ти виконання; якщо виконання не вказано в позначенні шпильки — це означає, що застосовується виконання 1 ― цифра "1" не вказується);

М ― тип різі (залежно від стандарту може бути різь: М — метрична; К ― конічна; Тр ― трапецеїдальна);

24 ― номінальний діаметр різі шпильки в міліметрах, мм;

1,5 ― крок різі шпильки (якщо крок різі великий (основний), то він не вказується; вказується тільки дрібний і особливо дрібний крок різі в міліметрах, мм — у цьому прикладі крок різі 1,5 мм є дрібним для різі М24, т.к. великий основний крок для різі М24 це 3 мм);

LH ― позначення напрямку нарізування різі — ліва різь (якщо різь має правий напрямок нарізання (основне), то напрямок нарізування не вказується);

6gполе допуску різі ― визначає клас точності виготовлення різі (буває точний, середній, грубий клас — позначається цифрами від 4 до 8 з латинськими літерами; точний клас — 4, грубий клас — 8);

220 ― довжина шпильки в міліметрах, мм;

109 ― клас міцності шпильки (точку між цифрами в позначенні не ставлять); затверджений міцностійкий ряд для шпильок із вуглецевих сталей містить 11 класів міцності: позначаються 36; 46; 48; 56; 58; 66; 68; 88; 98; 109; 129);

45 ― зазначення марки сталі шпильки;

02 — цифрове позначення різновиду покриття; використовуються позначення номерів покриттів від 01 до 13;

9 ― товщина покриття в мікронах, мкм;

ГОСТ 22032-76 — тип і номер стандарту на конструкцію й геометричні параметри шпильки.



  • Шайба 2.20х0,5.01.08кп.099 ГОСТ 13463-77

в цьому прикладі позначення шайби стопорною з лапкою використані такі елементи:

Шайба ― назва кріпильної деталі;

А — клас точності шайби (всього прийняті три класи точності: А, В и З; найточніший — клас А); у цьому прикладі клас точності А не вказується, позаяк він продиктований далі стандартом ГОСТ 13463-77 ― за цим стандартом шайби не можуть бути іншого класу точності, крім А. Якщо стандарт на шайби передбачає кілька можливих класів точності — то клас точності вказується в позначенні першим;

2 ― виготовлення шайби (залежно від стандарту може бути від 1-го до 3-х виконання; якщо виконання не зазначено в позначенні шайби — це означає, що застосовується виконання 1 ― цифра "1" не вказується);

20 ― номінальний діаметр різі супроводжуваної нарізної деталі, для якої призначена шайба, у міліметрах, мм. Отже, у позначенні шайби вказується не реальний діаметр внутрішнього отвору шайби, а діаметр відповідного нарізного кріплення (діаметр внутрішнього отвору шайби, зазвичай, має трохи більше значення);

0,5 ― товщина шайби (якщо товщина шайби відповідає зазначеному стандарту ГОСТ, то вона не вказується; обов'язково вказується тільки спеціальна, яка не відповідає стандарту ГОСТ, товщина в міліметрах, мм — у цьому прикладі товщина 0,5 мм є нестандартною для шайби 20, т.к. за таблицею ГОСТ 13463-77 стандартна товщина для шайби 20 становить 1 мм);

01 — група матеріалу шайби. Для шайб можливі стандартні матеріали розбиті на групи:

Якщо матеріал нестандартний, то група не вказується тільки марка матеріалу;

08кп — зазначення марки матеріалу шайби;

09 — цифрове позначення різновиду покриття; використовуються позначення номерів покриттів від 01 до 13;

9 ― товщина покриття в мікронах, мкм;

ГОСТ 13463-77 — тип і номер стандарту на конструкцію й геометричні параметри шайби.
